Displays HMI – DWIN
Nossas IHMs são projetadas para proporcionar uma experiência intuitiva e eficiente no controle e monitoramento de sistemas eletrônicos e industriais. Com tecnologia DGUS, oferecem alto desempenho, excelente qualidade gráfica e facilidade na personalização das telas. Ideais para aplicações em automação, dispositivos eletrônicos, sistemas embarcados, equipamentos médicos e muito mais, nossas IHMs atendem projetos que exigem confiabilidade e interatividade. Explore abaixo nossas opções e encontre a solução ideal para o seu desenvolvimento.
Logo abaixo, você encontrará os modelos que comercializamos, prontos para integrar seus projetos com praticidade e eficiência.

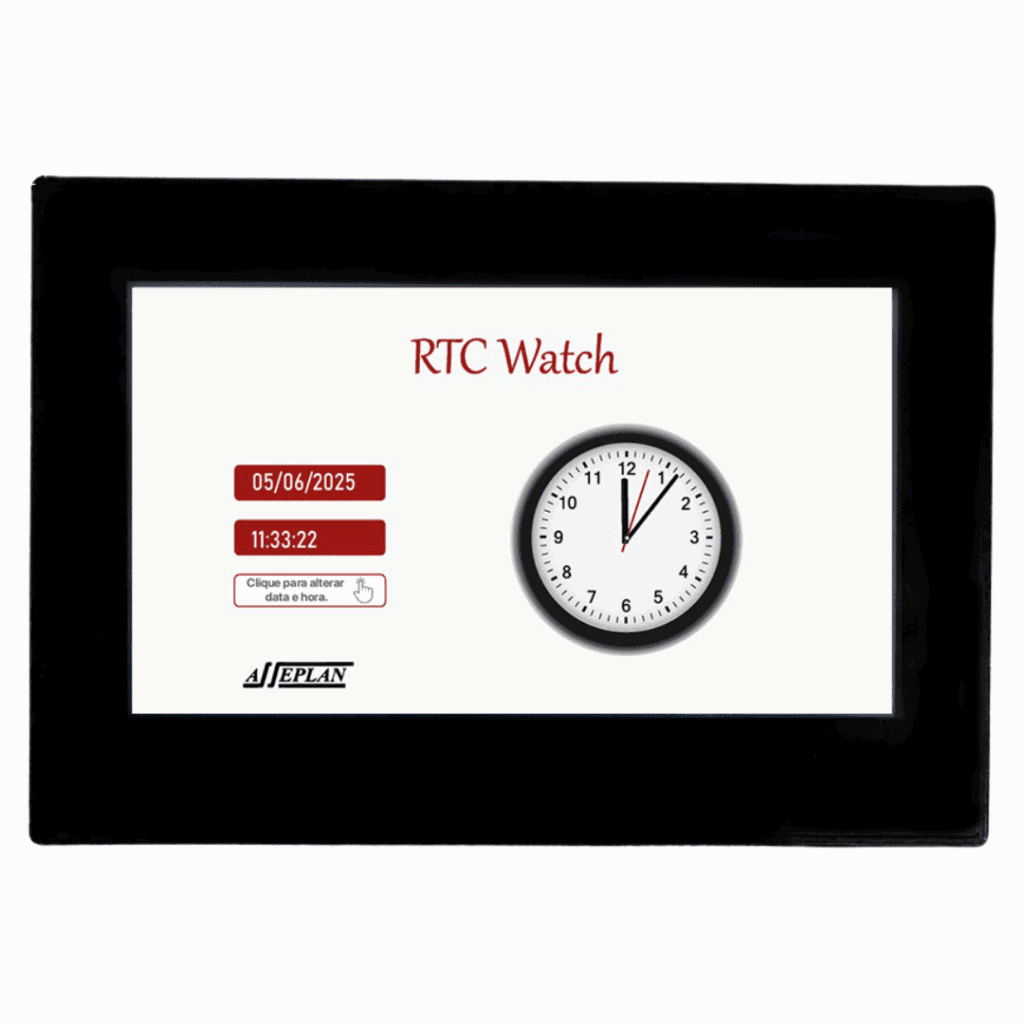

Display HMI Shell 7,0 polegadas – DWIN
As IHM’s (Interface Homem/Maquina) HMI Shell DMG80480C070_15WTR e D070SH12 são produtos de excelente relação custo/beneficio, voltada para desenvolvedores e estudantes, que pretendam incorporar uma excelente interface em seus sistemas embarcados, utilizando-se de controladores tais como os da linha ARM, AVR, 8051 entre outros.
Tem como características um elevado nível de personalização, pelo fato de não possuir internamente uma biblioteca de objetos, telas ou ícones, os quais podem ser criados em qualquer ambiente de “design”, e incorporados ao projeto para a animação e controle. Esta característica permite elaborar projetos, que, além de suas funcionalidade na operação, controle e monitoramento de diversos dispositivos embarcados, entregam um alto impacto visual, devido ao seu ilimitado grau de personalização.
A depuração é executada pelo software DGUS_V7643, que é a versão mais estável até então, utilizando-se de uma porta serial padrão EIA RS232. A sua montagem é muito facilitada, em face de uma existência de uma case para a aplicação em painéis.
Características Técnicas
- Dimensões externas: 195 x 135 x 25 mm
- Tela LCD: 7″ (TN-TFT-LCD)
- Profundidade de cores: 262K
- Resolução gráfica: 800 x 480 / 480 x 800
- Portas de depuração e controle: EIA-RS232
- Alimentação: 9 … 36 Vcc
- Consumo máximo: 0,5 A
- Software de programação/depuração: DGUS_V7643
- Tela sensível ao toque: Resistiva
- RTC: RTC próprio com bateria
Aplicações
- Interface de Controle e Monitoramento: Permite aos operadores controlar e monitorar equipamentos e processos industriais de forma intuitiva e eficiente. Isso inclui ajuste de parâmetros, verificação de status operacional, e interação com sistemas automatizados.
- Visualização de Dados: O display pode exibir informações importantes de forma clara e legível, como gráficos, dados numéricos, e mensagens de texto. Isso facilita a compreensão rápida do estado do sistema e das condições de operação.
- Configuração e Ajuste de Parâmetros: Configuração e ajuste parâmetros de funcionamento de equipamentos na industriais, no comerciais e em residências, como máquinas de produção, sistemas de automação comercial e residencial.
- Integração com Sistemas de Controle: Pode ser integrado com outros sistemas de controle, como PLCs (Controladores Lógicos Programáveis) e sistemas SCADA (Controle Supervisório e Aquisição de Dados), permitindo uma gestão centralizada e eficiente dos processos.
- Alarmes e Avisos: O display pode exibir alarmes e avisos quando ocorrem condições anormais ou críticas no sistema, permitindo uma resposta rápida por parte dos operadores para evitar ou resolver problemas.
- Melhoria da Eficiência Operacional: Ao facilitar a interação entre operação e máquinas, esta IHM ajudam a melhorar a eficiência operacional ao reduzir o tempo de resposta a eventos e ao fornecer informações essenciais de forma acessível.

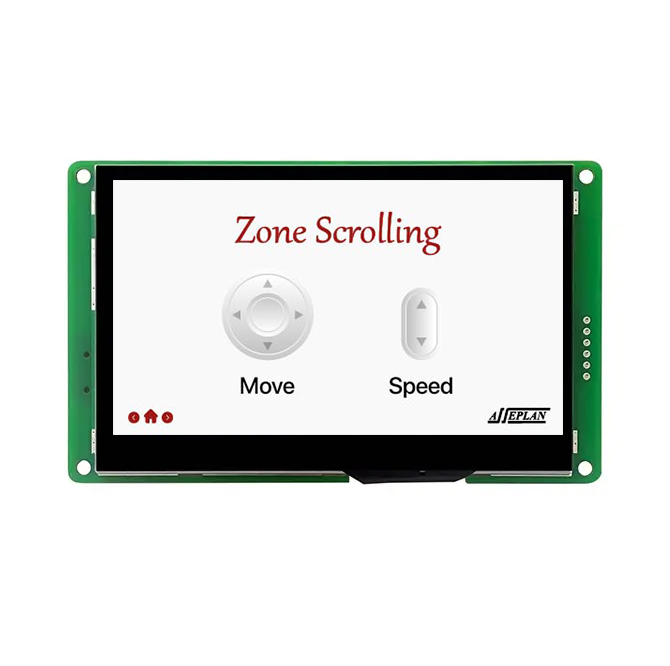

Display HMI COB 4,3 polegadas – DWIN
A DMG48270C043_04WTC é uma IHM (Interface Homem-Máquina) desenvolvida pela DWIN, ideal para projetos que exigem controle visual, resposta rápida e alto nível de personalização. Com uma tela TFT-LCD de 4.3 polegadas, resolução de 480×272 pixels e touchscreen capacitivo, o modelo se destaca pela integração prática com microcontroladores e CLPs via interface serial UART, com suporte a níveis TTL ou RS232.
Baseada no sistema DGUS II, permite o desenvolvimento de interfaces gráficas completas, com suporte a botões, imagens, gráficos, animações e som, tudo gerenciado por meio do software DGUS e armazenado internamente em 16MB de memória Flash. A estrutura de toque é do tipo COB, utilizando protocolo IIC (I²C), com painel de vidro temperado de alta durabilidade (estrutura G+G).
A programação pode ser feita por cartão SD ou porta serial, e o processador T5L0 garante desempenho fluido em transições gráficas e comandos visuais. Compacta e de baixo consumo, essa IHM é ideal para uso embarcado em sistemas industriais e comerciais.
Características Técnicas
- Tela: 4.3″ TFT LCD, 480×272 pixels, 262 mil cores (18-bit)
- Touchscreen: Capacitivo (CTP), estrutura G+G, vidro temperado
- Interface de toque: Estrutura COB com comunicação IIC (I²C)
- Sistema gráfico: DGUS II
- Processador: T5L0 ASIC com arquitetura 8051, dual core
- Memória: 16MB Flash NOR para fontes, imagens e sons
- Comunicação: UART2 e UART4 (configuráveis como TTL ou RS232)
- Atualização: Via cartão SD ou interface PGT05
- Tensão de alimentação: 5V DC
- Consumo máximo: <5W
- Corrente de operação: até 200mA com brilho máximo
- Brilho: 250 nit (ajustável de 0 a 100%)
- Área ativa da tela: 95,04 x 53,86 mm
- Vida útil do backlight: >20.000 horas
- Temperatura de operação: -10°C a 60°C
Aplicações
A IHM DMG48270C043_04WTC é indicada para:
- Sistemas embarcados personalizados, com controle e visualização gráfica
- Painéis de automação industrial e comercial
- Equipamentos com ajuste e monitoramento de parâmetros
- Projetos com microcontroladores ARM, AVR, STM32, ESP32, Arduino, etc.
- Integração com CLPs, sensores e atuadores via comunicação serial
- Interfaces visuais para máquinas, veículos, sistemas HVAC, painéis solares, entre outros
